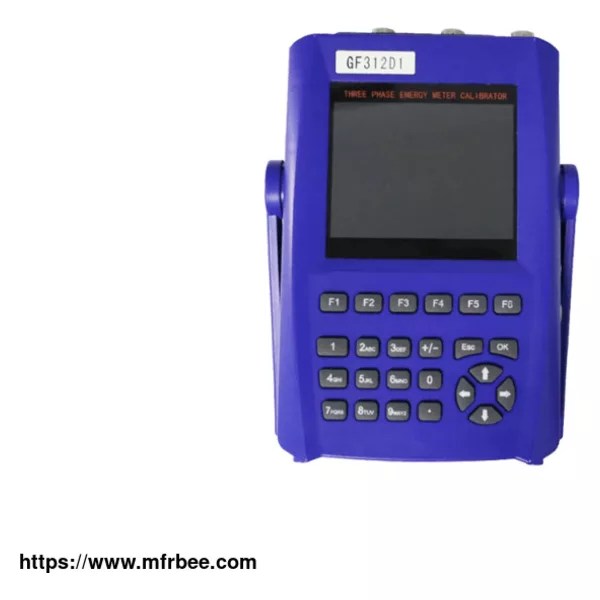

GF312D1 HANDHELD THREE PHASE ENERGY METER CALIBRATOR
Product Quick Detail
- Place Of Origin
- China
- FOB Price
- USD $12,568.00 / Piece
- Minimum Order
- 1
- Packaging
- 1 set each Wooden box
- Delivery
- 7Days
Specifications
特征
- 掌上设计；
- 显示矢量图；
- 测量CT变比和相位；
- 显示U、I波形；
- 测量U、I的2-64次谐波；
- 存储和显示测量数据；
- 高分辨率6英寸TFT彩色液晶显示器；
- 高精度测量，最小电流1mA；
- U、I谐波含量分析显示；
- 电压电流同步采样技术；
- 测量低压变压器变比或滞后角；
- 配合PC管理软件，下载excel文件测试报告；
- 同一负载回路中两台电能表误差的标定；
- 可选5A、20A、100A、200A、500A、1000A、2000A、3000A电流钳；
- 采用32位ARM处理器，多通道16位精度A/D转换器；
- 内置0.01%宽量程电流互感器，可配多种型号电流钳，测量范围广，精度高；
- 低功耗电路设计，高能锂电池供电，智能电源管理软件，使仪器可持续工作长达10小时。
功能
- CT PT负荷试验；
- CT变比和相位测试；
- 测量电源线的频率；
- 测量2-64次谐波及含量；
- 测试测量装置的综合误差；
- 测量三相或单相的I(电流)；
- 测量三相或单相的U(电压)；
- 测量三相或单相的有功功率；
- 测量三相或单相的功率因数；
- 测量三相或单相视在功率；
- 测量三相或单相无功功率；
- 测量U&I、U1&U2&U3、I1&I2&I3之间的相位角；
- 检测各种机械式和电子式电能表误差；
- 校准三相、单相、有功或无功电表误差；
- 作为一台三相有功或无功电能参考电能表；
-
参数
电气参数 精度等级 0.05%, 0.1% 展示 6"彩屏 (640×480) 电源 220V±10%, 50/60Hz
锂聚合物电池（尺寸（mm）：110x51x16，标称输出电压：7.2V，容量：5000mAh）
电源线供电（U1，UN），85V-265V 50/60Hz通讯端口 RS232 或 USB 测试电压 范围 Phase to Neural 0-600V (Phase to Phase 0-830V) 错误 ±0.05% (30V-600V)
±0.1% (5V-30V)电压测量温度漂移 < 8 x 10 E-6/K 电压测量相对湿度漂移 < 8 x 10 E-6/右侧 电压测量稳定性 < 50 x10 E-6 电压测量长期稳定性 < 80 x 10 E-6/年 谐波 2日-64日 测试电流 范围（直接连接） 0-12A 错误（直接连接） ±0.05% (10mA-12A)±0.1% (1mA-10mA) 量程（钳形电流互感器） 10mA-120A 钳CT
型号：Q13
测试范围：1mA-120A
精度：0.1%
比率：1000:1
内径：13mm
外径：33mm
导线：2.5m钳形 CT 可选 5A、20A、100A、200A、500A、1000A、2000A、3000A 三相色标 L1=红色，L2=黄色，L3=蓝色 错误（夹具 CT） ±0.1% (100mA-120A) 电流测量温度漂移 < 8 x 10 E-6/K @ 10mA-120A 电流测量相对湿度漂移 < 8 x 10 E-6/RH@ 10mA-120A 电流测量稳定性 < 50 x10 E-6 电流测量长期稳定性 < 80 x 10 E-6/年 谐波 2日-64日 功率和能量测量误差 有功功率（直连） ±0.05% (0.1A-12A)
±0.1% (0.01A-0.1A)无功功率（直接连接） ±0.1% (0.1A-12A) 能量测量误差 有功电能（直连） ±0.05% (0.1A-12A)
±0.1% (0.01A-0.1A)无功电能（直接连接） ±0.1% (0.1A-12A) 功率/能量测量温度漂移 < 15 x 10 E-6/K 功率/能量测量相对湿度漂移 < 12 x 10 E-6/RH@ 10mA-120A 功率/能量测量稳定性 < 100 x10 E-6 功率/能量测量的长期稳定性 < 160 x 10 E-6/年 错误显示 5 位小数点后三位 XX.XXX% 相位角 范围 0°-360.000° 解决 0.01o 错误 ±0.02° 频率 范围 40.000-70.000Hz 解决 0.001赫兹 错误 0.002赫兹 脉冲输入 输入通道 2个 输入电平 5-24V 输入频率 最大限度。2MHz 脉冲输出 能量常数 180000imp/kWh, 1800imp/kWh, 180imp/kWh 脉冲比 1:1 输出电平 5V 脉冲频率 标准400Hz-2.5KHz，定制最大10KHz 扫描头
采样器配有一个支架，可以夹/装在被测电子和机电仪表上，采样器可以插入支架中心的“孔/槽”。有 3 个状态 LED 指示灯：
[AUTO] – 扫描电能表转盘
[MANU] – 手动输入脉冲
[LED] – 接收 LED 电能脉冲功能 可根据环境光强智能调节灵敏度，确保测量准确。 功能 矢量图 是的 波形 是的 能量积累 是的 与电脑通讯 是的 过载保护 是的 电缆及附件 测试线 电压测试线 1SET Cable Length:2m (R,Y,B,Black)
电流测试线 1SET Cable Length:2m (R,Y,B,Black)插头 针型1SET(4黑2红2黄2绿)
'U'型1SET(4黑2红2黄2绿)
'Ω'型1SET(4黑2红2黄2绿)
鳄鱼型1SET(1黑1红1黄1绿)"配饰袋 是的 机械参数 仪器尺寸（W×H×D）（mm） 245×162×60 仪器重量（公斤） 1.8 手提箱尺寸 (W×H×D) (mm) 450×320×185 手提箱（公斤） 10.6 环境条件 环境温度 -10°C 至 55°C 相对湿度 15%-95% 环保等级 IP53 标准 隔离保护 IEC 61010-1:2001 能量测量 IEC 60736；IR46 参考标准 IEC 62052-11
IEC62053-21
IEC62053-22 & IEC62053-23
IEC61010-1:2001校准和维护 保修单 3年 校准 终身校准服务 建议校准间隔 每两年
